Pemanas Cangkir Dari Obat Nyamuk Dan Harddisk Bekas

 Another proyek iseng...

Butuh pemanas cangkir, pernah beli bbrp tapi ga pernah awet... so...

Keidean plat panas obat nyamuk yg udah rusak, obat nyamuk elektrik ini mpir selalu bisa diperbaiki, masalah utama cuma kabel kebakar n lepas doang..

Tadinya mo bikin dari papan kayu, baringkan obat nyamuk ini, cangkir nanti di atasnya, cuma ah takut kebakar..

Keingetan harddisk2 bekas yg banyak, yg udah dipretelin, untung ga dibuang, tnyata pas, pasang obat nyamuk di dalamnya, trus ditutup.

Hasil satu obat nyamuk, lumayan panas, tapi kurang kyknya klo ditaro cangkir lagi, Alhamdulillah ada dua obat nyamuk error yg bisa dipake, dua2nya bisa dibenerin n berfungsi.

Daan.. it works, cukup panasnya buat ngangetin, dan wattage juga ga gede

Pemanas cangkir yg bagus di online, 100rb an, yg biasa ada 50rb tapi ga ngaruh panasnya.

Obat nyamuk 10rban satu 😁 , 5 watt @60-70 Celcius

Ganti Batre Lampu Emergency

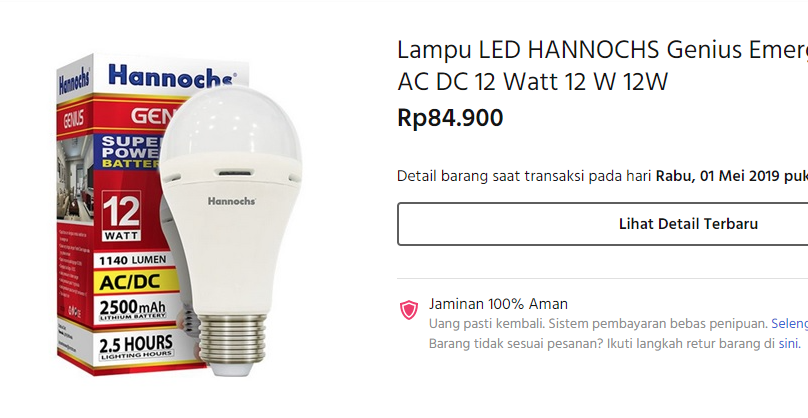

Saya punya 4 lampu emergency merk hannochs, 1 yg 6 watt, 1 ukuran 10 watt dan 2 lampu 12 watt, 2 lampu 12 watt ini sudah lama rusak fungsi emergencynya, lampu masih menyala normal, hanya saat mati lampu mereka tidak akan menyala.

Keempatnya dibeli bareng bulan mei 2019, tapi umur yg 12 watt hanya 1 tahunan, sedang yg ukuran 6 dan 10 watt masih berfungsi sampai sekarang.

Kebetulan hari ini hujan sangat lebat dan mati lampu, kesempatan buat ngoprek si lampu.

Pertama, gergaji pada bagian ini

Secukupnya sampai tools pryer spt ini bisa mencongkel terbuka si lampu

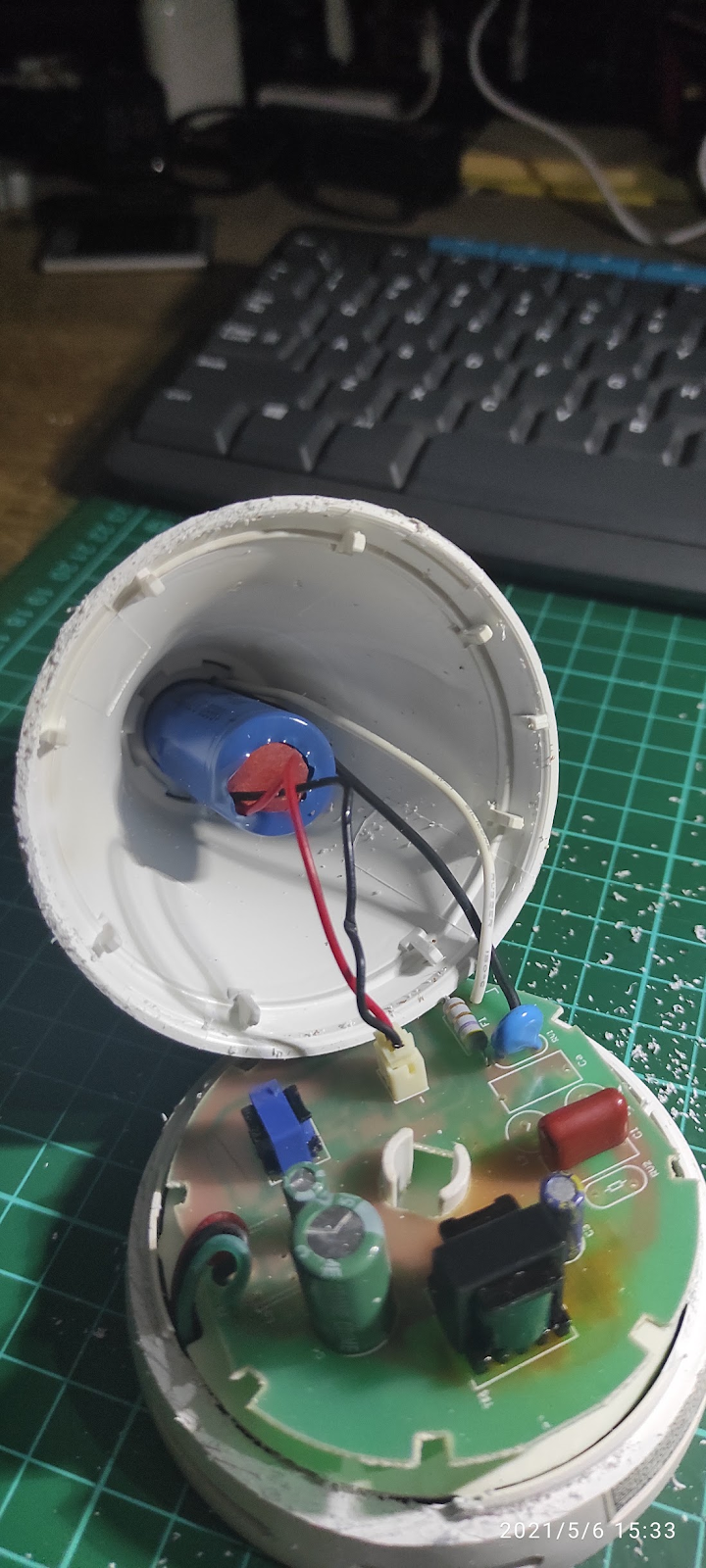

Saat sudah dibongkar, akan tampak seperti gambar ini

Cabut batre yang rusak, sistem cukup sederhana, menggunakan batre 18650, cabut dan tinggal putuskan kabelnya pasangkan ke batre yang baru

Berhubung ada pengalaman sebelumnya dengan batre ini, batre pengganti saya pasangkan BMS, supaya lebih awet, saya curiga batre sebelumnya rusak karena si batre terdischarge sampai dibawah 2,7v, sehingga batre jadi rusak, karena saat saya ukur, batre yg rusak tegangannya nol koma sekian, sangat rendah, biasanya walau lama tidak terpakai, 18650 masih akan punya tegangan, apalagi batre ini terpasang ke lampu yang aktif digunakan tiap hari dan masih terpasang ke modul chargernya.

Dengan menggunakan BMS mudah2an, batre akan otomatis cut-off dari beban, saat tegangannya 2,7v dan saat dicharge dia putus pada tegangan 4,2v

Pasangkan kembali dengan batre pengganti

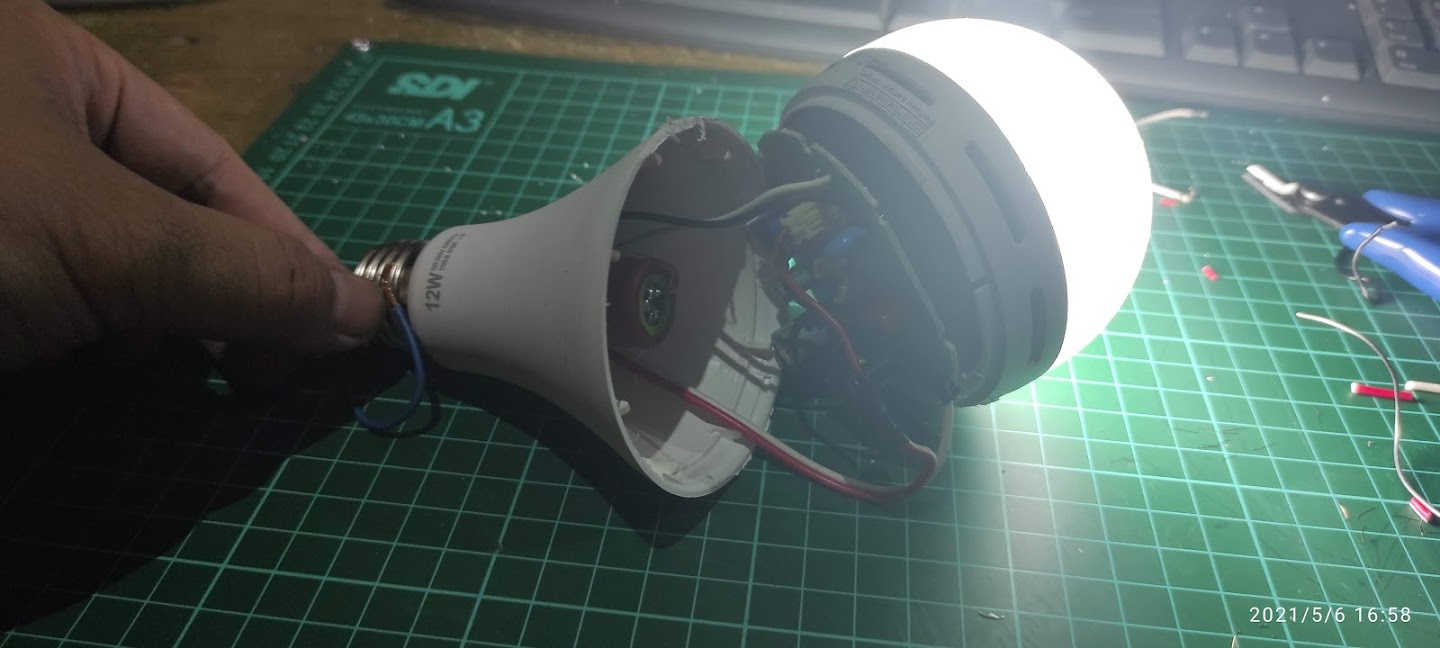

Untuk mengetes bila lampu berfungsi kembali, short kan bagian terminal lampu, maka lampu akan menyala.

Sekedar info, lampu emergency seperti ini sering dijadikan bahan hoax sumber energi ngasal, misal colokan listrik yang bisa mensupply diri sendiri dengan bukti lampu menyala, padahal ya lampu kyk gini, dia akan nyala kalau bawahnya dishort... kocak

Pasang kembali dengan rapih, dan lampu siap dipasang lagi, sistem body lampu menggunakan bbrp klip, sehingga bisa bongkar pasang tanpa ada sekrup yang harus dibuka, hanya perlu lobang awal untuk mengcongkel body supaya terbuka

Ganti Batre Keyboard Wireless MK275 Dengan Batre 18650 (Rechargeable)

Saya punya keyboard wireless logitech MK275, satu paket dengan mousenya, enak dipake, beli sekitar akhir 2020, cuma masalahnya boros batre, awal punya pakai alkaline, kuat 1 bulan, tapi sayang juga, mahal udah dipake buang batrenya, akhirnya ganti dengan rechargeable AAA

Ukuran AAA kapasitasnya kecil2, beli merk eneloop kapasitas 750mah, ada sih yg jual 900mah, tapi ga jelas merknya

Setelah ganti ini lah, kok cuma kuat 5-7 hari, eh ternyata liat spec keyboard, dia makan arus 20mA, jadi ya kapasitas 750mAH, scr teori paling 40 jam an kurang klo dipake terus2an, kalau sehari komputer nyala 8-10 jam, ya sesuai berarti cuma 5-7 harian kuatnya.

Saya punya 4 batre AAA rechargeable ini, simpel sih, pas dua dipake, yg dua dicharge, pas abis tinggal ganti, charge ulang yg abis, gitu aja terus, cuma ya bosen juga sering ganti

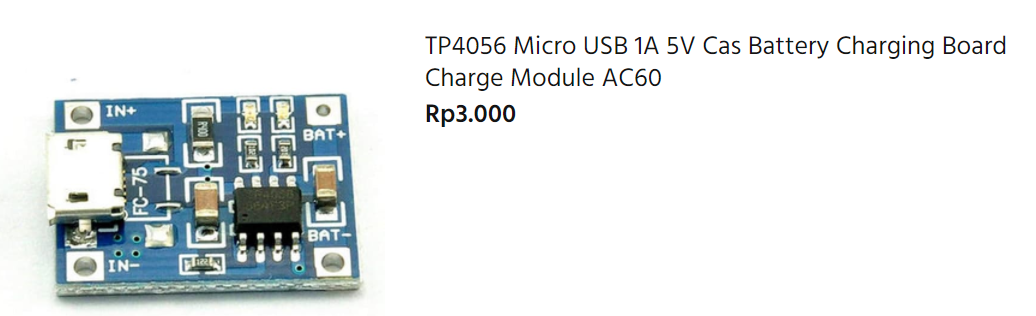

Awalnya keingetan punya barang ini, printilan ga jelas, yang dibeli buat ngepasin total beli online biar gratis ongkir, hahaha... modul charge TP4056.

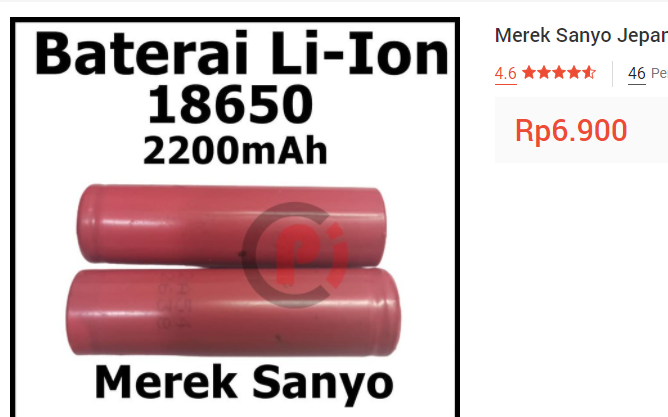

Karena punya bbrp batre 18650 bekas bikin DIY powerbank tapi gagal, ya udah cobain aja deh, soalnya kapasitas lebih gede, mudah2an bisa lebih lama pemakaian batrenya, saya tahu tegangan batre ini 3,7v, jadi ada lebih 0,7v dari kebutuhan keyboard, mudah2an keyboardnya kuat handle lebih dikit, waktu itu belum tahu ternyata tegangan dia bisa 4,2volt maksnya hehehe... untung dikasih tau temen

Pertama saya bongkar keyboard dulu, untuk narik kabel biar selongsong batre AAA tetap bisa digunakan

Bor dikit keyboardnya dan tarik keluar si kabel

Sebelum versi final di ujung bawah tulisan ini, awalnya saya rangkai simple sekali, modul charger ke batre, dan batre diparalel ke beban alias si keyboard, dan keyboard berjalan mulus lancar dengan sistem begini.

Dari sini baru sadar, ternyata saat charging tegangan bisa sampai 4,2v, untungnya si keyboard punya toleransi tinggi terhadap tegangan, dia baik2 saja dengan tegangan yg diatas specnya

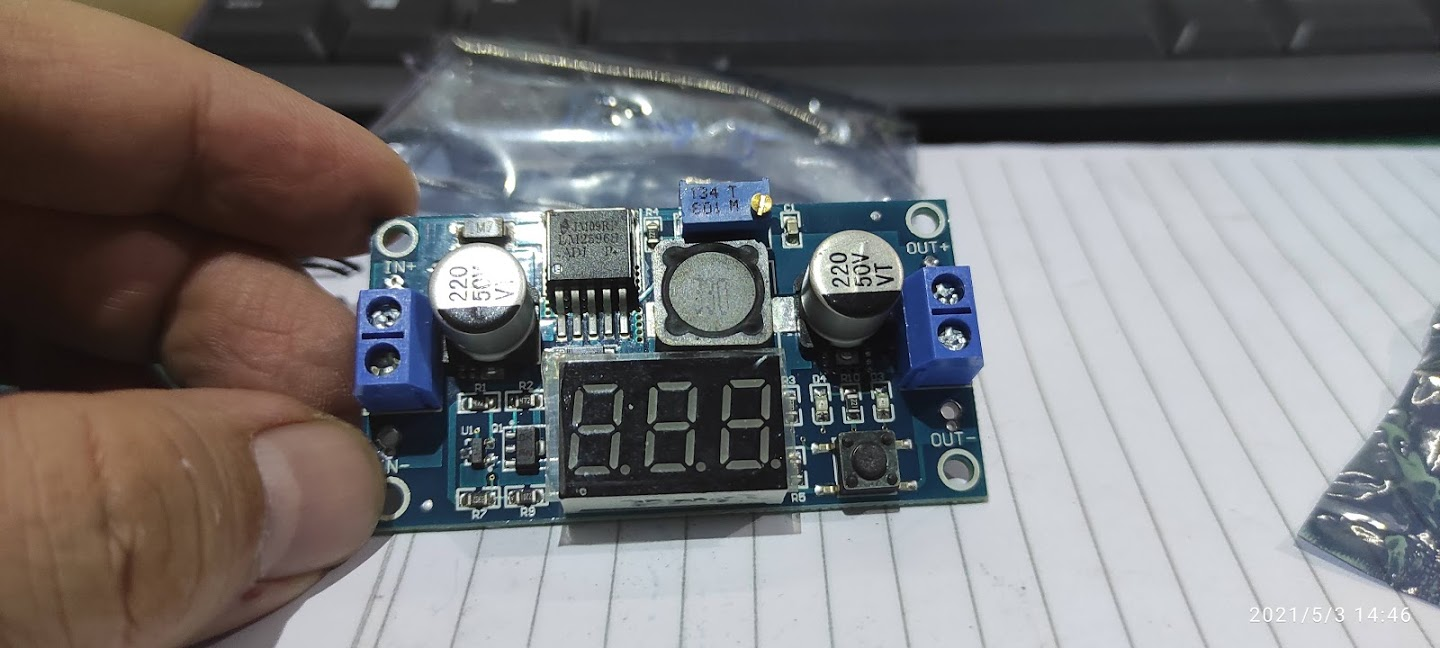

Alhamdulillah ada stok stepdown plus indikator di laci komponen, saya pakai biar aman, takutnya klo kelamaan, bisa rusak di keyboard

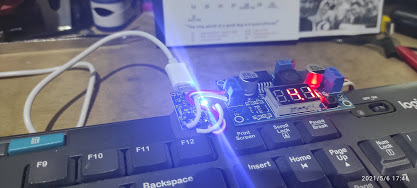

Setelah potensio output diset, tegangan ke keyboard skarang fix 3v, enaknya stepdown berindikator ini, saya bisa tau kapasitas si batre tinggal berapa, karena indikator modul stepdown ini bisa menampilkan tegangan input maupun output

Tegangan operasional yang aman dari batre 18650 adalah 2,75 s/d 4.2 v, jadi fungsi indikator ini sekaligus info sisa kapasitas batre, walau batre cepat boros karena nyala indikator ini, gpp lah, tinggal colok charger, ga perlu bongkar pasang batre lagi.

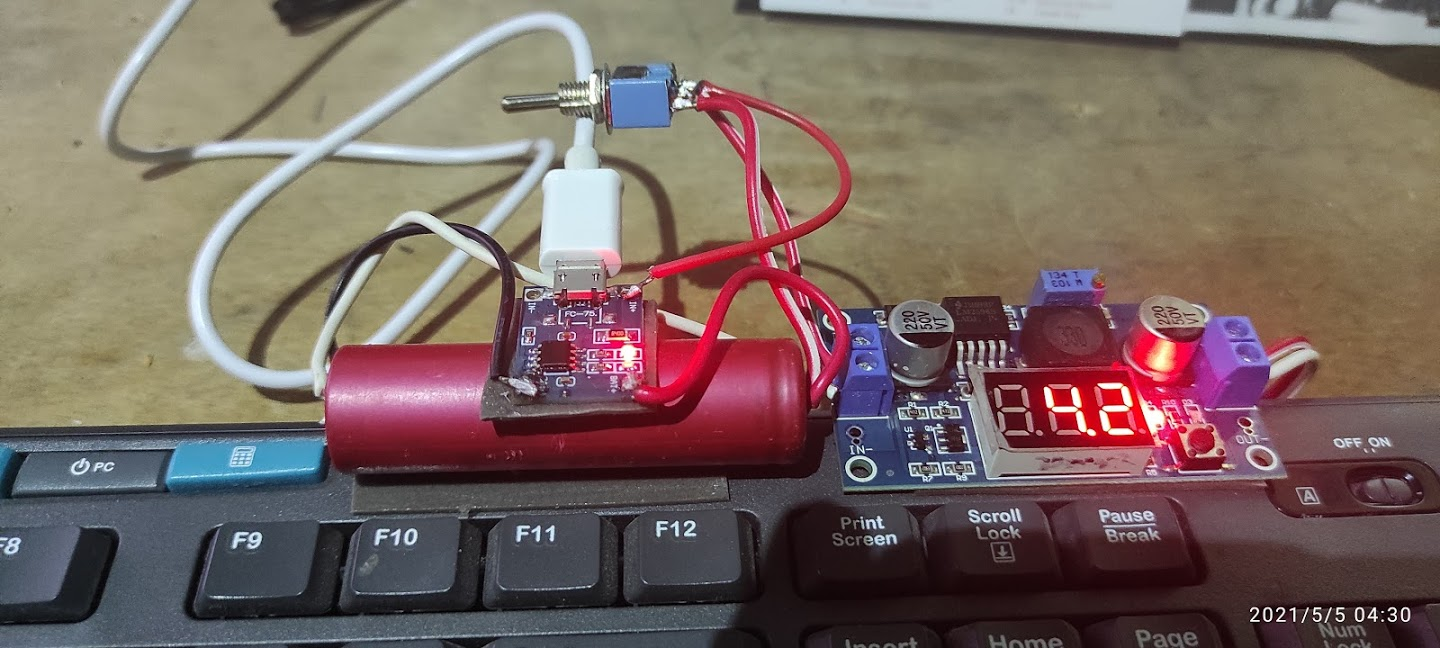

Setelah baca2 ternyata modul charger yg murahan ini, ga bisa ada autostop, dan fungsinya tidak maksimum saat charging kalau si batre melayani beban, akhirnya saya pasang, switch, biar catudaya bisa ambil lgsg dari charger usb atau dari batre, sangat tidak efisien, hahaha...

Tanya2 ke teman, ternyata biar aman, harus ada BMS, battery management system, supaya batre terproteksi dari overcharge, overdischarge atau short dsb, dari situs onlinenya, fitur si BMS yg saya beli ini bisa :

1.Charging Voltage:DC 4.2 5V 2.Operating current: Continuous 2A, Max 3A 3.Overcharging Detection Voltage:4.2 V 0.025V 4.Overcharging Detection Delay Time:150 500 ms 5.Overcharging Restore Voltage:4.0V 0.025V 6.Overdischarging Detection Voltage:2.75V 0.1V 7.Overdischarging Detection Delay Time:50 150ms 8.Overdischarging Restore Voltage:2.5V 0.10V 9.Overcurrent Detection Voltage:150 30mv 10.Overcurrent Detection Current:5 0.5A 11.Overcurrent Detection Delay Time:5ms 15ms 12.Overcurrent Restore Type:automatic restore 13.Short Circuit Detection State:external short circuit 14.Short Circuit Detection Delay Time:< 50us 15.Short Circuit Restore State:automatic restore 16.Internal Resistance:MOSFET < 40m ohm 17.Size:3 x 0.3cm 1.18 x 0.19inch Features: 1.Connecting Charger Teminal adopts withstand high voltage instrument 2.Internal 3 phase overcurrent detectiton circuit (overcurrent 1,overcurrent 2,load short circuit) 3.MOS tube can control battery charging and discharging 4.Wide Operating Temperature Range 5.Low Consumption Current

Dan modul charge juga saya ganti ke TP4056 yang ada fitur proteksi, jadi dobel

Alhamdulillah sempat salah beli batre hape samsung J2, batrenya masih baru dan nganggur, saat saya lihat dia 3,7v juga dan spek hampir sama dengan 18650, ya sudah biar rapih, saya ganti batre aja deh dari 18650 ke batre hape ini

Jadi si batre, konek ke BMS 1S, trus dicharge TP4056

Lebih simpel karena batre bisa disembunyikan dibawah keyboard tanpa terlihat, dengan gabungan modul TP4056 yg baru dan BMS, sekarang batre akan tercharge

Dan saat penuh, charging akan stop, yang akan melindungi batre, karena tidak terus2an terisi hingga  overcharge dan bisa rusak

Terlihat dari tools charge doctor, arus akan nol saat batre sudah penuh, dengan artian, batre berfungsi penuh sebagai catu daya si keyboard

Tampilan akhir.... yg tampak hanya si stepdown, karena batre, bms, tp4056 bisa disimpan dibawah keyboard, indikator sengaja dimunculkan walau bisa dimatikan lampunya, supaya terlihat tegangan sisa berapa, nantinya, kondisi keyboard akan terpasang terus2an ke charger, saat butuh wireless tinggal cabut
