Menghilangkan Raspberry Pi Low Voltage Warning



Salah satu yang menyebalkan dari raspberry pi 3 keatas, bakal muncul warning ini "low voltage warning", padahal sudah pakai charger fast charger 3A, Bahkan pakai PSU pc bekas yang masih bagus juga, tetap aja warning masih keluar.

Kalau dari terminal, ngecek warning, via command vcgencmd get_throttled, hasil harus 0x0, kalau masih 0x50000 atau 0x50005 berarti masih masalah power supplynya, info bit result dari get_throttled ada di : https://www.raspberrypi.org/documentation/raspbian/applications/vcgencmd.md

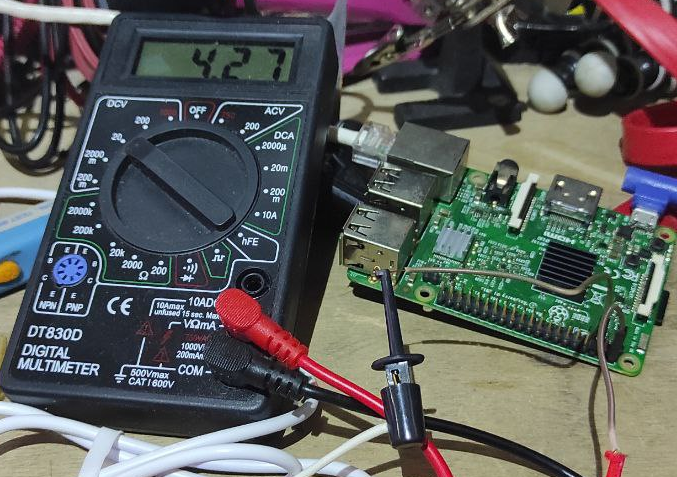

Saya pakai PSU bekas, saat volt meter sudah 5,1v ternyata tegangan di pin 2 dan 6 dari raspi cuma 4,2v,

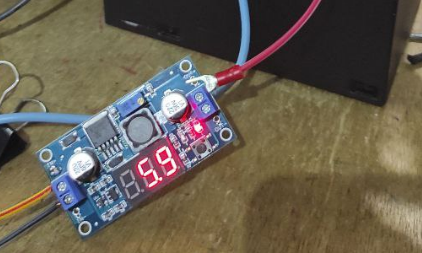

ckckck, akhirnya pakai stepdown coba ambil dari sumber yg 12v, voltase nyampe 5,9v baru deh tegangan di raspi 5,1v... dan warning hilang, throttled tidak ada (hasil 0x0)

Tegangan di raspi pin 2 dan 6

Hasil get_throttled

Cuma kan ngeri ini, masalah power supply ini saya pakai buat ngecharge juga, bisa jebol device lain dikasih mpir 6v gitu.

Harga emang ga boong, psu bekas ini saya beli harga cuma 25rb

Dan baca baca di internet, low warning ini ga akan hilang kalau supply diambil dari charger hape atau power supply komputer, so...

Untuk menghilangkan warning ini, solusi paling cepat, ya beli adaptor khusus buat raspberry pi 3, harganya lumayan mahal 40-90rb kapasitas 3A, cuma yang saya tulis ini cuma alternatif aja, kebetulan ada stok, tanpa ngeluarin biaya beli ini itu lagi.

Jadi intinya pakai power supply untuk CCTV 12v 5 amper di step down ke 5v, gunakan step down adjustable supaya bisa disesuaikan tegangannya, fitur lain spt amper meter bebas dipasang atau ngga

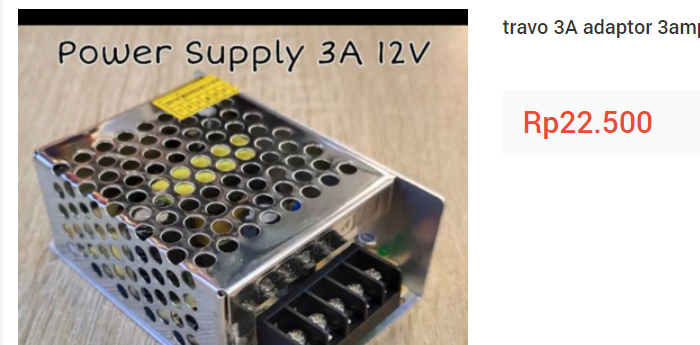

1. Power Supply CCTV

barang  ini kebetulan ada sisa, karena untuk bbrp kamera cctv saya dan untuk driver power LED strip, harga murah 37rb bisa 5A, yg 3A lebih murah lagi cuma 20rban

*Harga Juni 2021

2. Step down adjustable

Harga stepdown tanpa voltmeter cuma 7-9rb, kalau yang saya punya dengan fitur voltmeter harganya 25rb

sudah cukup,

Kalau mau style rock n roll, atur output tegangan kurang lebih ke 5,2v trus potong kabel bekas micro usb dan pasangkan spt gambar diatas, atur tengan sampai pin raspberry pi 2 dan6 kurang lebih diatas 4,9v supaya tidak ada warning.

Tapi biar aman, baiknya gunakan board dip female. cuma 1500an

Biar rapi saja.

Akhirnya gambar akhir spt ini, harga ampere meter sekitar 23rb

Kalau ditotal sih lumayan gede juga harganya,

- Adaptor 12V 5A harga 37rb

- Stepdown dengan voltmeter 25rb

- Ampere meter 23rb,

Total 85rb,

kalau tanpa ampermeter dan stepdown biasa, total 37rb+8rb= 45rb,

kalau menggunakan powersupply 3A, total 22rb+8rb = 30rb

ini harga dibawah atau rata2 harga adaptor raspberry yg beneran, tapi DIY ini ampere lebih besar dan lebih bebas diatur tegangannya,

Diatas output 5,3v masuk ke ampermeter 5,2/5,1v sampai ke raspberry 5v, panjang kabel cukup pengaruh mengurangi tegangan, jadi saya potong kabel charger hape bekas, dan disambung supaya ukurannya kurang lebih 10cm, kalau pakai kabel normal, tegangan output step down kurang lebih harus 5,5v

Drop tegangan dari kabel charger lumayan pengaruh lho, lihat video di bawah, bbrp kabel bisa sampai 3volts

Dengan cara ini, so far tidak ada low voltage warning lagi.

Resiko low voltage ini ke sd card saja, data2 bisa corrupt dan gagal booting, lainnya ga masalah, karena saya menjalankan bbrp script phyton yg perlu running terus2an, takut hilang datanya, jadi ga mau ada resiko low voltage ini, terpaksa memastikan tidak ada warning yg muncul.
